详情介绍

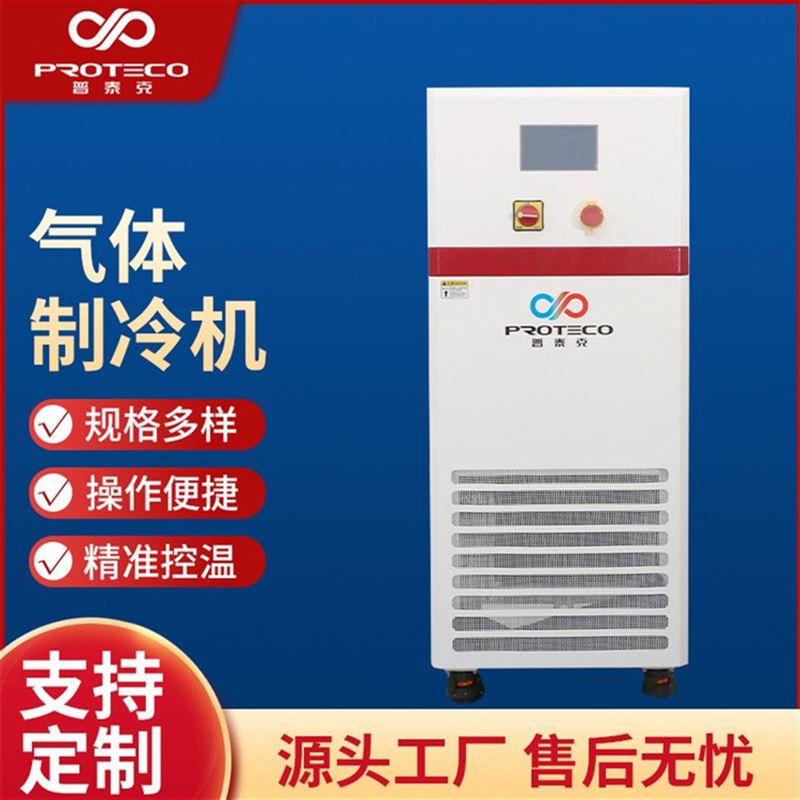

气体制冷机(PTLQ系列气体制冷机)是通过机组自身的高效换热系统,将进入装置内的干燥气体(如氮气,氩气或空气)从环境温度冷却到低温恒温状态,设备出来的气体即可达到目标低温温度。
一、产品工作原理:
一、产品工作原理:

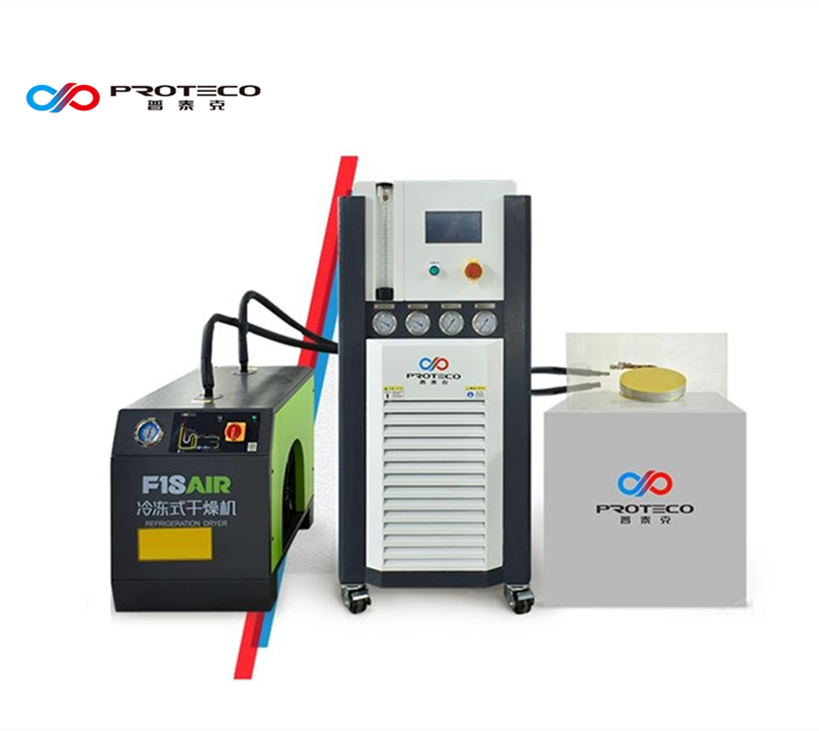

二、PTLQ系列气体制冷机典型应用:
1、气体制冷机给芯片 、模块 、集成电路板、电子元器件等提供精确且快速的环境温度。
2、替代液氮为局部热源提供快速降温。
3、产品电性能 、 可靠性 、老化等测试提供冷源。
4、需要提供干燥降温的场合。
三、产品优势:
1.快速降温:自主设计的高效换热系统,常温的干燥压缩空气或氮气通入PTLQ机后,出来的气体即可达到目标低温温度。
2.控制系统采用西门子PLC,温度采用 PID 控制技术,高清触摸屏显示,设有多项保护功能,确保设备安全运行。
3.通过机组自身的制冷,将进入装置内的干燥气体进行降温及恒温处理,满足工艺条件要求。
4.一体式结构:在工厂已将系统整体组装完毕,用户只需要将电源、气体管路、冷却水管路安装 完毕即可开机运行。
5.气体制冷机质量保障:所有的关键部件均选用进口品牌,或国内品牌产品,确保产品长时间可靠运行。同时所有产品发货前均经过严格测试与检验。

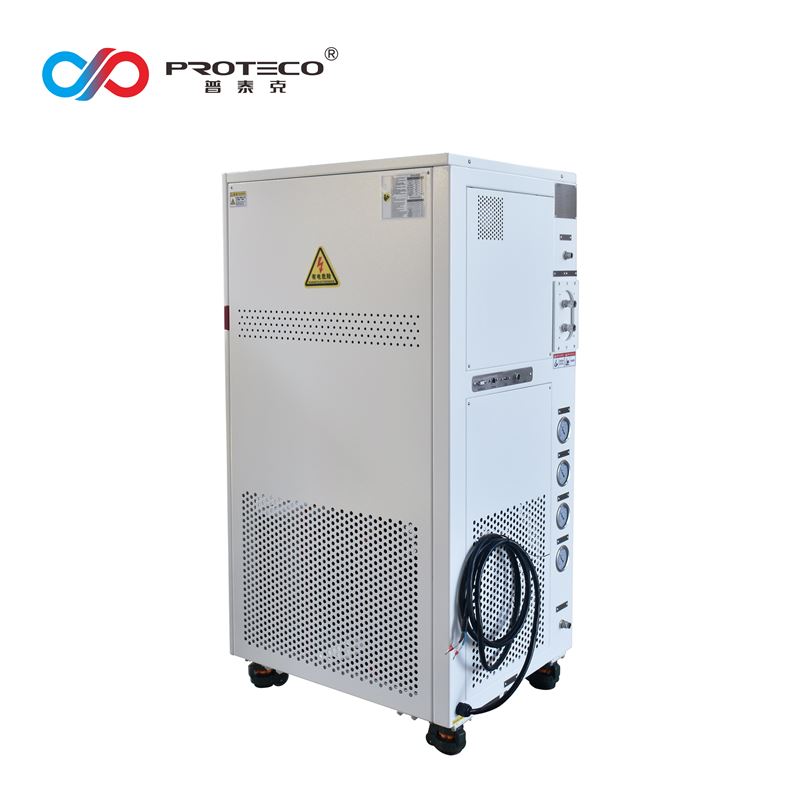

四、PTLQ系列气体制冷机细节展示:
四、PTLQ系列气体制冷机细节展示:
五、气体制冷机(PTLQ系列气体制冷机)参数说明:
名称 | 参数功能说明 | |
1 | 设备名称 | PTLQ系列气体制冷机 |
2 | 制冷方式 | 单机自复叠风冷 |
3 | 控制面板 | 7英寸彩色触摸屏,中文显示,操作简便、显示直观,可显示、记录温度曲线和测试数据 |
4 | 气体处理流量范围 | 100~500L/min(可定制) |
5 | 流量调节方式 | 比例阀PID自动调节 |
6 | 流量调节精度 | ±0.5L~±2L/min |
7 | 流量显示分辨率 | 0.1L/min |
8 | 温度范围 | -100℃ ~RT(设备出口温度) |
9 | 温度反馈 | PT100(进口温度、出口温度、外部温度、排气温度) |
10 | 控温对象 | 出口温度 |
11 | 温度&压力显示分辨率 | 0.01℃、0.1bar |
12 | 化霜方式 | 手动开启,热气化霜 |
13 | 气体要求 | 氮气或0~5bar压缩空气:需干燥处理,露点温度低于使用温度。 |
14 | 通信协议 | MODBUS RTU协议RS 485接口,兼容TCP/IP协议 |
15 | 外部输入 | 外置测温传感器端口、USB数据接口 |
16 | 存储功能 | 试验执行时,可实时显示图形曲线,显示内容;温度设定实际值, 执行程序周期,程序执行中具有跳文件,保持功能。 |
17 | 气体接口尺寸 | 10mm,卡套 |
18 | 设备电压 | AC 380V/3~/50Hz |
